TUGAS BESAR (KONTROL PERANGKAP MUSANG DAN KUCING HUTAN)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Pendahuluan

2. Tujuan

3. Alat dan Bahan

4. Dasar Teori

5. Percobaan

    a) Prosedur

    b) Rangkaian simulasi dan prinsip kerja

    c) Video simulasi

6. Download File

1. Pendahuluan [kembali]

    Kontrol perangkap musang berbasis elektronik merupakan solusi inovatif yang dirancang untuk menangani masalah keberadaan musang liar secara efektif dan lebih manusiawi. Dengan memanfaatkan teknologi elektronik, perangkap ini mampu mendeteksi kehadiran musang, mengaktifkan mekanisme penjebakan secara otomatis, serta memungkinkan pemantauan dan pengelolaan tanpa intervensi langsung manusia.

    Perangkap ini tidak hanya meningkatkan efisiensi dalam pengendalian musang yang kerap mengganggu area permukiman atau lahan pertanian, tetapi juga memperhatikan aspek keselamatan dan kesejahteraan hewan. Sistem yang dirancang dengan presisi dapat meminimalkan risiko cedera pada musang yang terperangkap, serta memudahkan proses pelepasan atau relokasi ke habitat yang lebih sesuai.

    Penerapan teknologi ini juga mendukung upaya pelestarian lingkungan dengan menjaga keseimbangan ekosistem, serta mengurangi konflik antara manusia dan satwa liar. Dengan pengembangan lebih lanjut, kontrol perangkap musang elektronik diharapkan menjadi solusi yang berkelanjutan, aman, dan ramah lingkungan dalam manajemen satwa liar, khususnya di wilayah urban dan area pertanian.

2. Tujuan [kembali]

• Dapat merancang simulasi kontrol perangkap binatang otomatis.
• Memudahkan dalam menangkap binatang
• Mengetahui pengaplikasian materi matkul eletronika

3. Alat dan Bahan [kembali]

    A. Alat

1. Dc Voltmeter (Instrument)

Sebuah voltmeter DC mengukur beda potensial antara dua titik dalam sebuah rangkaian DC kemudian dihubungkan paralel dengan sebuah sumber tegangan atau komponen rangkaian.

2. Battery

Baterai atau elemen kering adalah salah satu alat listrik yang berfungsi sebagai penyimpan energi listrik dan mengeluarkan tegangan dalam bentuk listrik (sebagai sumber tegangan). Pada umumnya baterai terdiri dari tiga komponen yang penting yaitu :

1. Batang karbon (C) sebagai anode (kutub positif baterai).
2. Seng (Zn) sebagai katode (kutub negatif baterai)
3. Amonium dioksida (NH4CI) sebagai larutan elektrolit (penghantar)



    B. Bahan

• Resistor

Resistor adalah komponen dasar  elektronika  yang berfungsi menghambat/membatasi jumlah arus input atau arus yang mengalir masuk ke dalam satu rangkaian, dimana kemampuan resistor dalam membatasi arus masuk sesuai dengan spesifikasi resistor tersebut. Sesuai  dengan  namanya  resistor  bersifat  resistif  dan umumnya  terbuat  dari  bahan   karbon.

• Kapasitor

Kapasitor atau disebut juga dengan kondensator adalah komponen elektronika pasif yang dapat menyimpan energi atau muatan listrik dalam sementara waktu.

• Dioda

Dioda memiliki fungsi sebagai penyearah arus listrik. Fungsi dioda atau diode adalah mampu mengubah arus bolak-balik (AC) menjadi arus yang searah (DC). Dioda memiliki fungsi sebagai penyetabil tegangan.

• Komponen Input

        1. Sensor Load Cell

            Spesifikasi :

Grafik Respon Sensor Load Cell:



        2. Sensor LDR

Spesifikasi :

    LDR merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor.

Grafik Respon Sensor LDR:



         3. Sensor PIR

Sensor PIR adalah sensor yang lazim digunakan untuk mendeteksi pergerakan objek di sekitarnya. Sensor ini memiliki desain yang kompak dan ringkas, dan sangat mudah dalam penggunaannya. Sensor PIR hanya membutuhkan daya yang kecil untuk bekerja, dan dapat mendeteksi gerakan dalam jarak yang lumayan jauh. Selain itu, output yang berupa kondisi 0 dan 1 memudahkan pengguna dalam merancang logika program pada projek yang menggunakan sensor jenis ini.

         4. Infrared Sensor

    Infrared sensor adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda.

Spesifikasi:



Grafik Respon Sensor Infrared:



          5. Sound Sensor

Sensor suara adalah sebuah alat yang mampu mengubah gelombang sinusioda suara menjadi gelombang sinus energi listrik. Sensor suara ini digunakan untuk menghantarkan listrik berdasarkan pendeteksian suara untuk menghidupkan perangkat yang dihubungkan.

          6. Logictoggle

Toggle switch adalah saklar sederhana yang mudah digunakan, toggle switch banyak digunakan pada peralatan elektronika. Sakelar toggle ini sangat bermanfaat pada perakitan alat, karena dapat membuat tampilan alat menjadi lebih enak dipandang. Ukuran toggle switch yang kecil membuat toggle switch menjadi pilihan yang banyak digunakan pada perakitan alat terutama pada tempat yang relatif kecil.

• Komponen Output

        1. Lampu Led

LED merupakan kependekan dari Light Emitting Diode, yakni salah satu dari banyak jenis perangkat semikonduktor yang mengeluarkan cahaya ketika arus listrik melewatinya.

        2. Buzzer

Buzzer Elektronika adalah sebuah komponen elektronika yang dapat menghasilkan getaran suara berupa gelombang bunyi. Buzzer elektronika akan menghasilkan getaran suara ketika diberikan sejumlah tegangan listrik dengan taraf tertentu sesuai dengan spesifikasi bentuk dan ukuran buzzer elektronika itu sendiri.

        3. Motor

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat elektronik dan listrik yang menggunakan sumber listrik DC seperti vibrator ponsel, kipas DC dan bor listrik DC.



        4. Ground

Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak-balik atau titik patokan (referensi) berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

        5. Buffer

Voltage follwer memiliki impedansi yang sangat tinggi sehingga tidak membebani rangkaian pengumpan sinyal dibelakangnya. selain itu rangkaian op-amp ini memiliki impendansi output yang rendah yang membuatnya cocok dibebani oleh peranti berikutnya.

• Resistor

Berdasarkan Kode Warna

Perhitungan untuk Resistor dengan 4 Gelang warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

4. Dasar Teori [kembali]

           1) Resistor

Simbol :

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R).

Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.

Cara menghitung nilai resistor:

Tabel warna

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak  = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

2) Dioda

Spesifikasi

Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.



Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.

Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.

Dioda dapat dibagi menjadi beberapa jenis:

1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.

2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.

3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.

4. Dioda Photo yang berfungsi sebagai sensor cahaya.

5. Dioda Schottky yang berfungsi sebagai Pengendali.

Untuk menentukan arus zenner  berlaku persamaan:

Keterangan:

Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.

3) Transistor

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.



Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.



Rumus-rumus transistor:

Spesifikasi :

• Bi-Polar Transistor
• DC Current Gain (hFE) is 800 maximum
• Continuous Collector current (IC) is 100mA
• Emitter Base Voltage (VBE) is > 0.6V
• Base Current(IB) is 5mA maximum

Konfigurasi Transistor

Konfigurasi Common Base adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT.  Pada Konfigurasi Common Base, sinyal INPUT dimasukan ke Emitor  dan sinyal OUTPUT-nya diambil dari Kolektor, sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun tidak menghasilkan penguatan pada arus.

Konfigurasi Common Collector (CC) atau Kolektor Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat menghasilkan Penguatan  Arus namun tidak menghasilkan penguatan Tegangan. Pada Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama (Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan Input Basis.

Konfigurasi Common Emitter (CE) atau Emitor Bersama merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya diperoleh dari kaki Kolektor.

4. Op-Amp LM741

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, di antaranya:
a. Penguat tegangan tak berhingga (AV = ∼)
b. Impedansi input tak berhingga (rin = ∼)
c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Rangkaian dasar Op-Amp

Op Amp IC 741 adalah sirkuit terpadu monolitik, yang terdiri dari Penguat Operasional tujuan umum. Ini pertama kali diproduksi oleh semikonduktor Fairchild pada tahun 1963. Angka 741 menunjukkan bahwa IC penguat operasional ini memiliki 7 pin fungsional, 4 pin yang mampu menerima input dan 1 pin output.

Op Amp IC 741 dapat memberikan penguatan tegangan tinggi dan dapat dioperasikan pada rentang tegangan yang luas, yang menjadikannya pilihan terbaik untuk digunakan dalam integrator, penguat penjumlahan, dan aplikasi umpan balik umum. Ini juga dilengkapi perlindungan hubung singkat dan sirkuit kompensasi frekuensi internal yang terpasang di dalamnya.

Konfigurasi PIN

Spesifikasi:

Respons karakteristik kurva I-O:

    5. Battery

Baterai atau elemen kering adalah salah satu alat listrik yang berfungsi sebagai penyimpan energi listrik dan mengeluarkan tegangan dalam bentuk listrik (sebagai sumber tegangan). Pada umumnya baterai terdiri dari tiga komponen yang penting yaitu :

1. Batang karbon (C) sebagai anode (kutub positif baterai).
2. Seng (Zn) sebagai katode (kutub negatif baterai)
3. Amonium dioksida (NH4CI) sebagai larutan elektrolit (penghantar)

Terdapat dua jenis baterai yaitu :

1. Baterai Primer

Baterai adalah baterai yang hanya dapat digunakan sekali, menggunakan reaksi kimia yang tidak dapat dibalik (irreversible reaction).  pada umumnya dijual adalah baterai yang bertegangan listrik 1,5 volt.

2. Baterai Sekunder

Baterai sekunder atau biasanya disebut rechargeable battery adalah baterai yang dapat di isi ulang menggunakan reaksi kimia yang bersifat dapat dibalik (reversible reaction) biasanya digunakan pada telepon genggam.

Adapun salah satu persamaan menghitung tegangan adalah :

P = V x I

Keterangan :

P  = Daya (W)

V = Tegangan yang terukur (V)

I   = Arus yang terukur (I)

    6. Sensor

        1. Sensor Loadcell

    Sensor Load Cell merupakan sensor yang dirancang untuk mendeteksi tekanan atau berat sebuah beban. Sensor load cell umumnya digunakan sebagai komponen utama pada sistem timbangan digital. Pengukuran yang dilakukan oleh load cell menggunakan prinsip tekanan. Tingkat ke-akurasian suatu timbangan digital tergantung dari jenis dan tipe Load Cell yang dipakai.

    Load cell terdiri dari beberapa tipe, diantaranya adalah Load Cell Double Ended Beam, Load Cell Single Ended Beam, Load Cell S Beam, Load Cell single Point, Load Cell type Canister, dan sebagainya. Load Cell yang paling sederhana adalah load cell yang terdiri dari Bending beam dan strain gauge.

Prinsip Kerja

    Prinsip kerja load cell berdasarkan rangkaian Jembatan Wheatstone. Selama proses penimbangan akan mengakibatkan reaksi terhadap elemen logam pada load cell yang mengakibatkan gaya secara elastis. Gaya yang ditimbulkan oleh regangan ini dikonversi ke dalam sinyal elektrik oleh strain gauge (pengukur regangan) yang terpasang pada load cell.

    Strain gauge adalah sebuah konduktor yang diatur sedemikian rupa dengan pola zig-zag dan terdapat di permukaan membrane.     Ketika terjadi peregangan membrane, otomatis resistansinya mengingkat. Strain gauge berfungsi sebagai sensor untuk mengukur berat benda atau barang dalam ukuran besar. Umumnya sensor strain gauge ini terdapat pada jembatan timbang atau timbangan truk (truck scale).

Secara fisik strain gauge berupa grid metal foil cukup tipis yang melekat pada permukaan Load Cell. Akibat adanya beban di load cell maka terjadi strain lalu ditransmisikan ke foil grid. Tahanan dari foil grid ini mengalami perubahan dengan nilai sebanding strain induksi beban.

    Umumnya strain gauge memiliki sensor tipe metal foil dimana proses photoeching kemudian membentuk konfigurasi grid. Prosiesnya sendiri sangat sederhana sehingga bisa dibuat beragam ukuran gauge maupun bentuk grid. Gauge memiliki ukuran terpendek 0.20 mm dan 102 mm untuk ukuran terpanjang. Untuk tahanan standar 350 ohm namun ada juga gauge dengan tahanan 500 ohm - 10.000 ohm untuk kepentingan khusus.




Spesifikasi Kerja
1. Bekerja pada tegangan rendah 5-10 VDC atau 5-10 VAC
2. Ukuran sensor kecil dan praktis
3. Input atau output resistansi rendah
4. Nonlinearitas 0.05%
5. Range temperatur kerja -10oC sampai +50oC

        2. Sensor LDR

    Sensor Cahaya LDR (Light Dependent Resistor) adalah salah satu jenis resistor yang dapat mengalami perubahan resistansinya apabila mengalami perubahan penerimaan cahaya. Besarnya nilai hambatan pada Sensor Cahaya LDR (Light Dependent Resistor) tergantung pada besar kecilnya cahaya yang diterima oleh LDR itu sendiri. LDR sering disebut dengan alat atau sensor yang berupa resistor yang peka terhadap cahaya. Biasanya LDR terbuat dari cadmium sulfida yaitu merupakan bahan semikonduktor yang resistansnya berubah-ubah menurut banyaknya cahaya (sinar) yang mengenainya. Resistansi LDR pada tempat yang gelap biasanya mencapai sekitar 10 MΩ, dan ditempat terang LDR mempunyai resistansi yang turun menjadi sekitar 150 Ω. Seperti halnya resistor konvensional, pemasangan LDR dalam suatu rangkaian sama persis seperti pemasangan resistor biasa.

     Karakteristik Sensor Cahaya LDR
    (Light Dependent Resistor) Sensor Cahaya LDR (Light Dependent Resistor) adalah suatu bentuk komponen yang mempunyai perubahan resistansi yang besarnya tergantung pada cahaya. Karakteristik LDR terdiri dari dua macam yaitu Laju Recovery dan Respon Spektral sebagai berikut : Laju Recovery Sensor Cahaya LDR (Light Dependent Resistor) Bila sebuah “Sensor Cahaya LDR (Light Dependent Resistor)” dibawa dari suatu ruangan dengan level kekuatan cahaya tertentu ke dalam suatu ruangan yang gelap, maka bisa kita amati bahwa nilai resistansi dari LDR tidak akan segera berubah resistansinya pada keadaan ruangan gelap tersebut. Namun LDR tersebut hanya akan bisa menca-pai harga di kegelapan setelah mengalami selang waktu tertentu. Laju recovery meru-pakan suatu ukuran praktis dan suatu ke-naikan nilai resistansi dalam waktu tertentu. Harga ini ditulis dalam K/detik, untuk LDR tipe arus harganya lebih besar dari 200K/detik(selama 20 menit pertama mulai dari level cahaya 100 lux), kecepatan tersebut akan lebih tinggi pada arah sebaliknya, yaitu pindah dari tempat gelap ke tempat terang yang memerlukan waktu kurang dari 10 ms untuk mencapai resistansi yang sesuai den-gan level cahaya 400 lux. Respon Spektral Sensor Cahaya LDR (Light Dependent Resistor) Sensor Cahaya LDR (Light Dependent Resistor) tidak mempunyai sensitivitas yang sama untuk setiap panjang gelombang cahaya yang jatuh padanya (yaitu warna). Bahan yang biasa digunakan sebagai penghantar arus listrik yaitu tembaga, aluminium, baja, emas dan perak. Dari kelima bahan tersebut tembaga merupakan penghantar yang paling banyak, digunakan karena mempunyai daya hantar yang baik

      Prinsip Kerja
    Sensor Cahaya LDR (Light Dependent Resistor) Resistansi Sensor Cahaya LDR (Light Dependent Resistor) akan berubah seiring den-gan perubahan intensitas cahaya yang mengenainya atau yang ada disekitarnya. Dalam keadaan gelap resistansi LDR seki-tar 10MΩ dan dalam keadaan terang sebe-sar 1KΩ atau kurang. LDR terbuat dari ba-han semikonduktor seperti kadmium sul-fida. Dengan bahan ini energi dari cahaya yang jatuh menyebabkan lebih banyak muatan yang dilepas atau arus listrik meningkat. Artinya resistansi bahan telah men-galami penurunan.

        3. sensor PIR

Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.

Sensor PIR terdiri dari beberapa bagian yaitu:

a) Lensa Fresnel
Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.

b) IR Filter
IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.

c) Pyroelectric Sensor
Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32˚C, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.

d) Amplifier
Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.

e) Komparator
Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.

Simulasi Gif kasar berikut menunjukkan bagaimana sensor PIR merespons manusia yang bergerak dan mengembangkan beberapa pulsa pendek dan tajam di seluruh output lead-nya untuk pemrosesan yang diperlukan atau memicu tahap relay yang dikonfigurasi dengan tepat

        4. Sensor infrared

    Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

Prinsip kerja sensor infrared

Grafik respon sensor infrared

    Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

          5. Sound Sensor

Sensor suara adalah sebuah alat yang mampu mengubah gelombang sinusioda suara menjadi gelombang sinus energi listrik. Sensor suara ini digunakan untuk menghantarkan listrik berdasarkan pendeteksian suara untuk menghidupkan perangkat yang dihubungkan. Prinsip kerja sensor suara sederhana dan sangat mudah. Ia bekerja seperti telinga manusia. Modul sensor suara terdiri dari papan sirkuit kecil yang merupakan mikrofon 50 Hz-10 kHz dan beroperasi dengan modul detektor sensor untuk deteksi. Komponen sirkuit pemrosesan eksternal lainnya mengubah gelombang suara menjadi sinyal listrik.

Komponen perangkat keras penting lainnya adalah pembanding presisi tinggi LM393N. Perangkat ini wajib mendigitalkan sinyal listrik ke keluaran digital D0. Untuk menyesuaikan sensitivitas output digital D0, modul sensor suara berisi potensiometer bawaan. Sensor suara berisi mikrofon yang disebut mikrofon kondensor dengan 2 pelat bermuatan - satu adalah diafragma dan yang lainnya adalah pelat belakang. Pelat ini tampak seperti kapasitor. Jika sinyal suara (bertepuk tangan, membentak, mengetuk, alarm) atau sinyal audio bergerak melalui udara dan mengenai diafragma mikrofon, maka jarak antara 2 pelat bermuatan berubah karena getaran diafragma.

Oleh karena itu perubahan kapasitansi antara pelat ini menghasilkan sinyal listrik keluaran. Sinyal keluaran ini sebanding dengan sinyal suara masukan yang diterima mikrofon. Terakhir, sinyal keluaran diperkuat oleh amplifier dan didigitalkan untuk menentukan intensitas sinyal suara yang masuk.

5. Percobaan [kembali]

A. Prosedur

1. Untuk membuat rangkaian ini, pertama, siapkan semua alat dan bahan yang bersangkutan, di ambil dari library proteus
2. Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.
3. Tepatkan posisi letaknya dengan gambar rangkaian
4. Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh
5. Lalu mencoba menjalankan rangkaian, jika tidak terjadi error, maka motor akan bergerak

B. Rangkaian simulasi dan prinsip kerja

1. Sensor Infrared

Pertama dari sensor infrared, ddimana ketika hewan terdeteksi oleh sensor maka logistednya bernilai 1, lalu maka menghasilkan tegangan output sebesar 5 volt, dikarenakan op amp bertindak sebagai voltage follower maka tegangan input sama dengan tegangan output jadi pada output tegangan pada op amp berniali 5 v juga, lalu tegangan mengalir ke melalui R3 lalu menuju ke kaki base transistor, tipe transistornya adalah self-bias. Karena tegangan di kaki base transistor telah cukup atau umumnya VBE besar dari 0,7 yaitu sebesar 0,97 maka transistornya menjadi aktif maka ada arus dari power suplay dengan tegangan 12v lalu menuju ke relay lalu ke kaki kolektor transistor menuju ke kaki emitor, dari kaki emitor menuju ke ground. Dikarenakan arus mengalir ke relay,maka jadi relay aktif dan menyebabkan switch bergeser hingga loop pada relay akan tertutup. Tertutupnya loop dari relay maka arus mengalir dari kutub positif baterai menuju motor sehingga motor tersebut bergerak dan pintu pada perangkap akan terbuka secara otomatis.

2. Sensor PIR

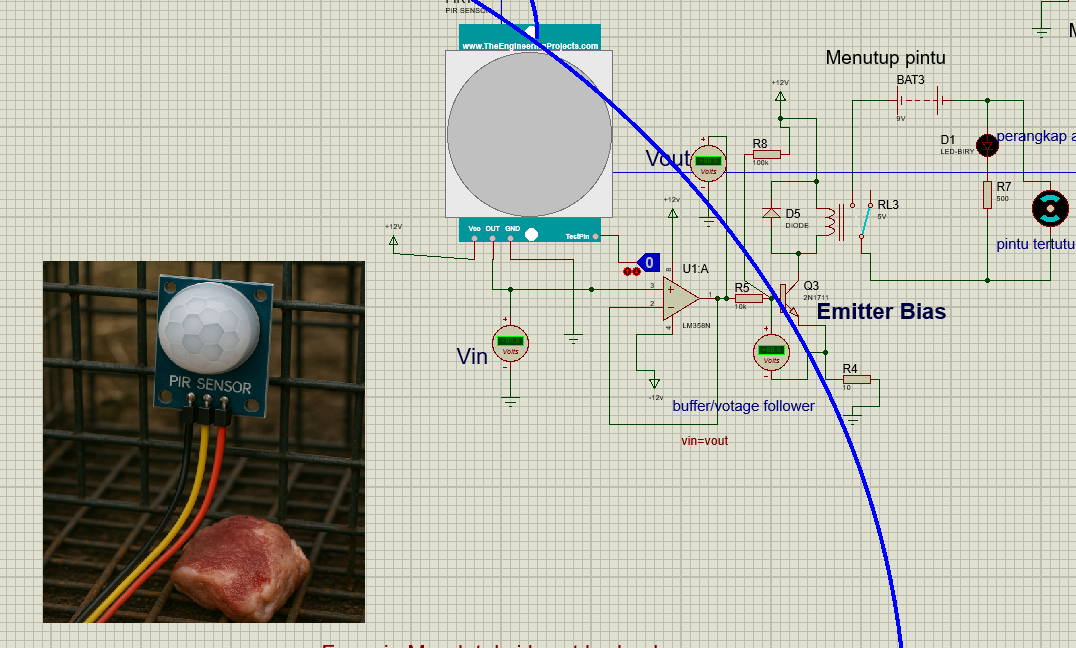

Pada sistem kontrol perangkap musang dan kucing hutan, sensor PIR (Passive Infrared) digunakan untuk mendeteksi pergerakan hewan di sekitar area perangkap. Sensor ini diposisikan dekat umpan, sehingga saat musang atau kucing hutan mendekati umpan dan tubuhnya memancarkan gelombang inframerah karena suhu tubuh, sensor PIR akan mendeteksi perubahan tersebut sebagai gerakan. Ketika gerakan terdeteksi, sensor PIR mengeluarkan sinyal logika tinggi (HIGH) pada pin output-nya.

Sinyal ini kemudian diumpankan ke rangkaian buffer/voltage follower menggunakan op-amp LM358N, yang berfungsi menjaga kestabilan tegangan output (Vin = Vout) tanpa membebani sensor. Tegangan output ini kemudian mengaktifkan transistor NPN (Q3) dalam konfigurasi bias emitor, sehingga arus mengalir dari kolektor ke emitor. Aliran arus ini mengaktifkan relay (RL3), yang berfungsi sebagai saklar untuk menutup pintu perangkap secara otomatis. Proses ini juga ditandai dengan menyala-nya LED sebagai indikator sistem aktif

3. Sensor Loadcell

Pada sistem kontrol perangkap musang dan kucing hutan, sensor Loadcell digunakan untuk mendeteksi berat badan hewan yang masuk ke dalam perangkap. Sensor ini ditempatkan di tepi area umpan, sehingga ketika hewan seperti musang menginjak atau menekan permukaan tersebut untuk mengambil umpan, berat tubuhnya langsung terdeteksi. Ketika berat yang terukur melebihi batas tertentu, misalnya lebih dari 10 satuan (sesuai kalibrasi), maka tegangan output dari sensor akan meningkat. Tegangan ini kemudian diolah oleh rangkaian detektor non-inverting berbasis op-amp yang membandingkan tegangan input (Vi) dengan tegangan referensi (Vref). Jika Vi > Vref, maka op-amp menghasilkan tegangan output positif.

Tegangan output ini selanjutnya mengalir ke resistor 10kΩ, menyebabkan penurunan tegangan hingga sekitar 1,03V. Tegangan ini kemudian masuk ke basis transistor, dan saat tegangan antara basis dan emitor mencapai sekitar 0,91V, transistor akan aktif. Aktifnya transistor memungkinkan aliran arus dari Vcc ke relay. Relay yang aktif akan berpindah posisi, menyalakan motor untuk menutup pintu perangkap secara otomatis, menahan hewan yang terjebak di dalamnya.

4. Sensor Sound

ketika terdeteksi suara oleh sensor, maka logicstate berlogika 1 dan maka menghasilkan tegangan output sebesar 5 volt, dikarenakan op amp bertindak sebagai non inverting amplifier, maka tegangan output sama dengan tegangan out sama dengan Vout=((Rf/Rin) +1) vin jadi pada output tegangan pada op amp bernialai 10v, lalu tegangan mengalir ke melalui R12 lalu menuju ke kaki base transistor, tipe transistornya adalah fixed bias. Karena tegangan di kaki base transistor telah cukup atau umumnya vbe kebih dari 0,7 yaitu o,81v maka transistornya menjadi aktif maka ada arus dari power suplay dengan tegangan 12V lalu menuju ke relay lalu ke kaki kolektor transistor menuju ke kaki emitor, dari kaki emitor menuju ke ground. Dikarenakan arus melewati relay, jadi relay aktif dan menyebabkan switch bergeser hingga loop pada relay akan tertutup. Tertutupnya loop dari relay maka arus mengalir dari kutub positif baterai menuju motor sehingga motor tersebut bergerak dan pintu pada perangkap akan naik secara otomatis.

5. Sensor LDR

Pada sistem kontrol perangkap musang dan kucing hutan berbasis elektronik, sensor LDR (Light Dependent Resistor) berfungsi untuk mendeteksi kondisi siang dan malam secara otomatis. Sensor ini ditempatkan di bagian atas perangkap dan bekerja berdasarkan intensitas cahaya yang diterimanya. Ketika malam hari, intensitas cahaya menurun sehingga resistansi pada LDR meningkat. Perubahan ini menyebabkan tegangan pada rangkaian detektor non-inverting (berbasis op-amp) berubah, menghasilkan tegangan output yang cukup untuk mengaktifkan transistor. Transistor yang aktif akan mengalirkan arus menuju relay, yang kemudian akan menutup saklar secara otomatis dan mengaktifkan sistem perangkap. Dalam kondisi ini, sensor Loadcell juga akan aktif untuk mendeteksi keberadaan hewan berdasarkan berat tubuhnya. Sebaliknya, pada siang hari saat intensitas cahaya tinggi, resistansi LDR menurun sehingga tegangan pada input op-amp tidak cukup untuk mengaktifkan transistor. Akibatnya, relay tidak aktif dan sistem perangkap tetap dalam kondisi standby. Dengan demikian, sensor LDR berperan sebagai saklar otomatis yang mengatur waktu kerja sistem, memastikan bahwa perangkap hanya aktif pada malam hari saat hewan liar seperti musang dan kucing hutan cenderung lebih aktif, serta menghemat energi dan meningkatkan efisiensi sistem secara keseluruhan.

C. Video Simulasi

6. Download File [kembali]

Download Rangkaian [ Klik Disini ]

Download Library Infrared Sensor [ Klik Disini ]

Download Library Sound Sensor [ Klik Disini ]

Download Library PIR Sensor [ Klik Disini ]

Datasheet

Touch Sensor [ Klik Disini ]

Vibration Sensor [ Klik Disini ]

Infra Red Sensor [ Klik Disini ]

Sound Sensor [ Klik Disini ]

Dioda [ Klik Disini ]

Battery [ Klik Disini ]

Motor [ Klik Disini ]

Op-Amp LM741 [ Klik Disini }

Op-Amp LM358 [ Klik Disini }

            Datasheet Buzzer klik disini

            Datasheet LED klik disini

            Datasheet Relay 12V klik disini

            Datasheet Induktor klik disini

            Datasheet Baterai 12V klik disini

            Datasheet Motor DC klik disini

            Video  Rangkaian [ Klik Disini ]
