DIODA ZENER

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. Prosedur Percobaan

3. Rangkaian Simulasi dan Prinsip Kerja

4. Kondisi

5. Video Demo

6. Download File

1. Foto Hardware [Kembali]

A. Alat

a). Multimeter

b). Jumper

c). DC Power Supply

d) Osiloskop

(e) Function generator

B. Bahan

a) Dioda 1N4001

b) Resistor

2. Prosedur Percobaan [Kembali]

a. Susun Rangkaian sesuai gambar

b. Hubungkan Dioda, Resistor dan Potensiometer

c. Gunakan DC power supply

d. Aktifkan Power Supply, dan ukur nilai arus dan tegangannya

e. Ulangi percobaan dengan nilai resistansi yang berbeda

3. Rangkaian Simulasi dan Prinsip Kerja [Kembali]

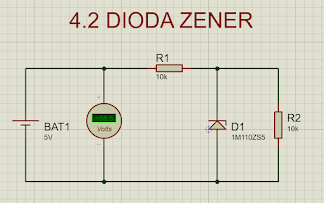

Gambar Rangkaian Dioda Zener

Prinsip Kerja :

Dioda zener akan menyalurkan arus listrik yang mengalir ke arah yang berlawanan jika tegangan yang diberikan melampaui batas “Breakdown Voltage” atau Tegangan Tembus Dioda Zenernya. Karakteristik ini berbeda dengan dioda biasa yang hanya dapat menyalurkan arus listrik ke satu arah. Tegangan Tembus (Breakdown Voltage) ini disebut juga dengan Tegangan Zener. Sebuah dioda zener yang dipasangkan dalam rangkaian reverse bias akan menunjukan perilaku tegangan tembus yang terkontrol dan akan melewatkan arus listrik untuk menjaga tegangan jatuh supaya tetap pada tegangan zener.

4. Kondisi [Kembali]

R1 = 220 ohm

R2 = 330 ohm

R3 = 470 ohm

5. Video Demo [Kembali]

6. Download File [Kembali]
